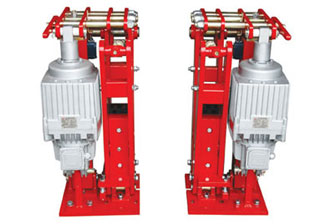

YPB型盘式制动器
产品概述
YPB型盘式制动器，以新型的单推杆电力液压推动器作驱动装置，主要用于起重、运输、治金、矿山、港口、建筑等机械设备装置中。
产品特点
- 内置式制动弹簧可以方便地调整，达到不同的制动力矩
- 各铰点采用自润滑轴承
- 隔套和销轴采用不锈钢，外表美观，耐腐蚀
- 插入式制动块，可以快速更换
- 自动补偿制动块的磨损，限位开关组成了一套完备的安全保护装置
- 采用新型的无石棉制动材料，耐高温且高而稳定的磨擦系数
- 推动器的电压和频率可以按用户要求而定
- 制动器可以垂直布置在制动盘左、右二侧，也可以水平布置，用于立式驱动装置中，如回转机构
- 本制动器与国外同类型产品经电脑模拟试验，工作系数达到同一水平，零件可以互换

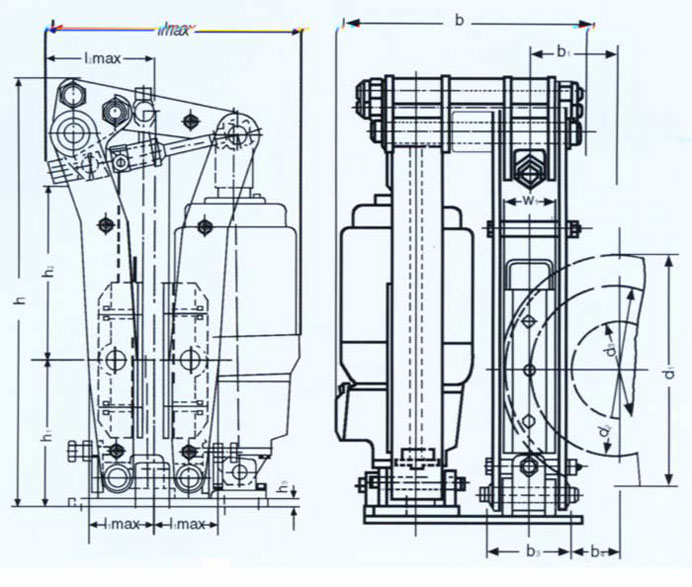

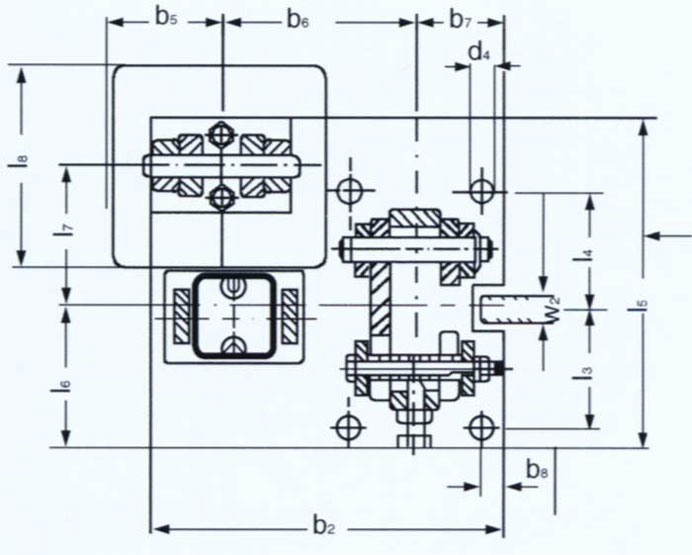

YPB-1型技术参数
| h | h2 | w1 | d4 | b2 | l5 | h1 | l3 | l4 | b3 | l1 | l2 | b7 | l6 | b6 | l7 | b8 | h3 | s1 |
| 670 | 27 | 70 | 18 | 300 | 300 | 230 | 80 | 180 | 120 | 111 | 190 | 80 | 100 | 150 | 140 | 20 | 14 | 1.25 |
|
制动盘 直径 |
制动盘相关尺寸 |
推动器型号 | ||||||||||||||||
| ED80/6 | ED50/6 | ED30/6 | ED23/5 | |||||||||||||||
| d1 | b1 | d2 | d3 | b1 | b4 |
|
|
A1 | 最大制动力 kg f-m(nm) μ =0.45 | |||||||||
| 315 | 30 | 235 | 120 | 118 | 58 |
|
|
99 |
|
|
39(380) | 28(270) | ||||||
| 355 | 30 | 275 | 160 | 138 | 78 |
|
|
99 | 117(1150) | 68(670) | 45(440) | 33(320) | ||||||
| 400 | 30 | 320 | 205 | 160 | 100 |
|
|
99 | 138(1350) | 81(790) | 53(520) |
|
||||||
| 450 | 30 | 370 | 205 | 180 | 125 |
|
|
99 | 159(1560) | 93(910) |
|
|
||||||
|
尺寸单位（ mm ） |
依推动器型号确定的尺寸 | |||||||||||||||||
| b | 350 | 350 | 385 | 385 | ||||||||||||||
| l | 440 | 440 | 455 | 455 | ||||||||||||||
| b 5 | 120 | 117 | 155 | 155 | ||||||||||||||
| l 8 | 160 | 160 | 190 | 190 | ||||||||||||||
| l 5 | 105 | 110 | 120 | 120 | ||||||||||||||
YPB-2型技术参数
| h | h 2 | w 1 | d 4 | b 2 | l 5 | h 1 | l 3 | l 4 | b 3 | l 1 | l 2 | b7 | l6 | b6 | l7 | b8 | h3 | s 1 | |
| 820 | 330 | 90 | 22 | 370 | 375 | 280 | 130 | 130 | 140 | 145 | 205 | 90 | 150 | 205 | 172 | 20 | 14 | 1.6 | |
|
制动盘 直径 |
制动盘相关尺寸 |
推动器型号 | |||||||||||||||||
| ED50/6 | ED80/6 | ED121/6 | ED201/6 | ||||||||||||||||
| d 1 | b 1 | d 2 | d 3 | b 1 | b 4 |
|
|
A 1 | 最大制动力 kg f-m(nm) μ =0.45 | ||||||||||
| 400 | 30 | 300 | 160 | 150 | 80 |
|
|
180 | 82(800) | 142(1395) | 276(2700) |
|
|||||||
| 450 | 30 | 350 | 210 | 175 | 105 |
|
|
180 | 94(920) | 166(1625) | 315(3085) |
|
|||||||
| 500 | 30 | 400 | 260 | 200 | 130 |
|
|
206 | 108(1060) | 189(1855) | 362(3550) |
|
|||||||
| 560 | 30 | 460 | 320 | 230 | 160 |
|
|
206 |
|
218(2135) | 417(4085) | 637(6250) | |||||||
| 630 | 30 | 530 | 390 | 265 | 195 |
|
|
206 |
|
|
480(4705) | 727(7125) | |||||||
| 710 | 30 | 610 | 470 | 305 |
235
|
|
|
206
|
|
|
|
|
|||||||
| 尺寸单位（ mm ） | 依推动器型号确定的尺寸 | ||||||||||||||||||
| b | 450 | 450 | 445 | 445 | |||||||||||||||
| l | 485 | 485 | 510 | 510 | |||||||||||||||
| b 5 | 155 | 155 | 148 | 148 | |||||||||||||||
| l 8 | 190 | 190 | 240 | 240 | |||||||||||||||
| l 5 | 190 | 190 | 205 | 205 | |||||||||||||||
